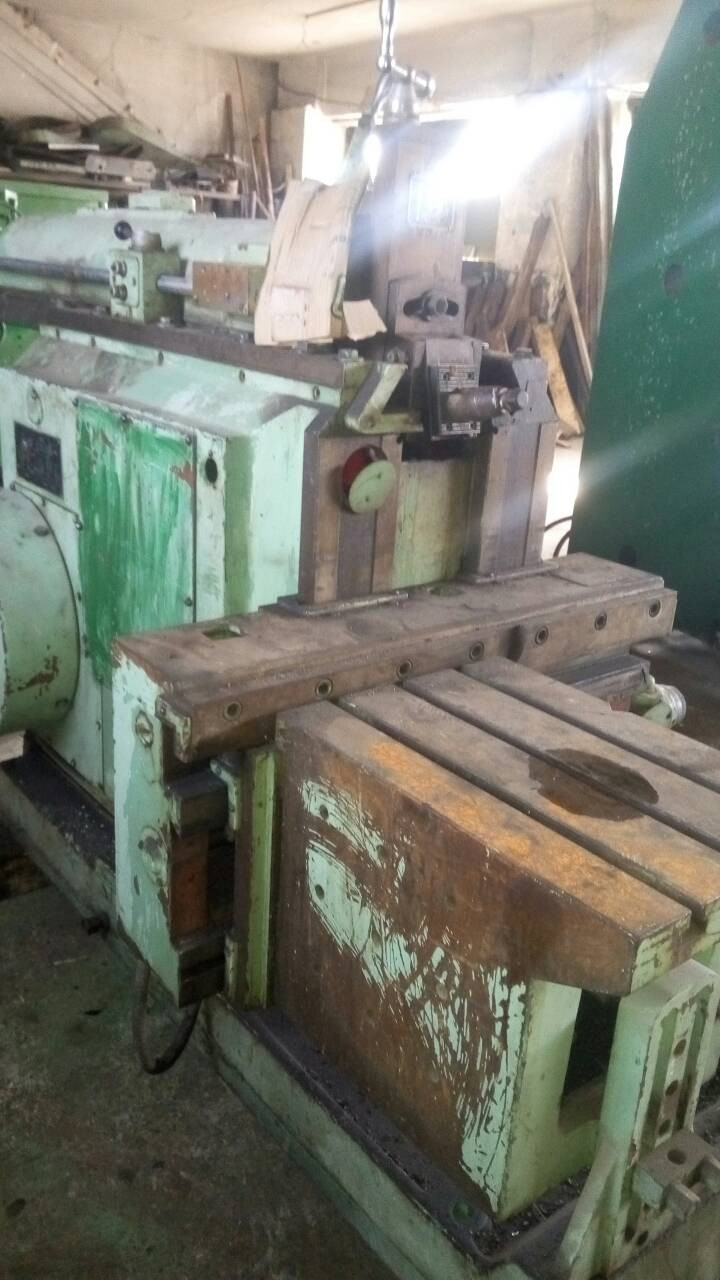

Верстат поперечно-строгальний 7Е35 77 г.в.

Технічні характеристики:

Станки моделі 7-35 призначені для оброблення вертикальних, горизонтальних, похилих плоских і фасонних поверхонь, прорізання в них пазів і канавок підрізування вертикальних поверхонь в умовах дрібносерійного виробництва

Хід повзуна наїм. — 20 мм
Хід повзуна наїб. — 520 мм
Наїб. відстань від опорної поверхин. різця до станини (виліт) — 670 мм
Наїб. переставляння повзуна — 310 мм
Наїб. відстань між робочим поверхом. столу та повзуна — 400 мм

Наїб. переміщення столу в

горизонтальному напрямку — 530 мм
у вертикальному напрямку — 310 мм
Кількість швидкостей повзунка — 8
Межі частоти ходів повзуна — 13,2...150
Кількість горизонтальних поач столу — 20
Наиб. усилие резания на ползуне - 18 000 Н
Маса верстата — 2100 кг

Габаритні розміри верстата:

довжина — 2350 мм
ширина — 1250 мм
висота — 1550 мм
