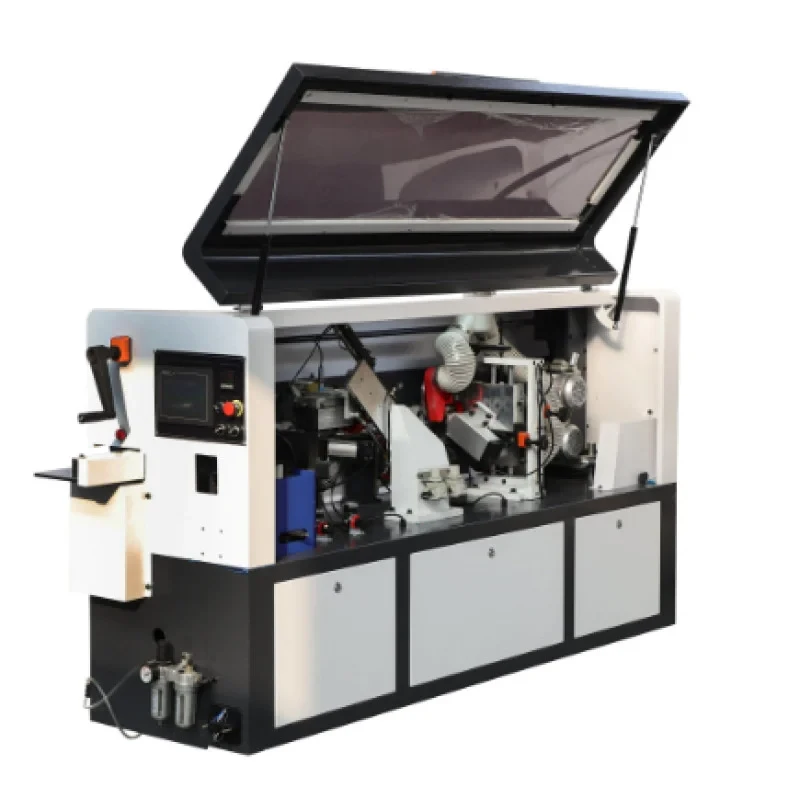

Верстат кромкооблицювальний FDB Maschinen MB S1

Особливості кромкооблицювального верстата МВS1:

• Модель MBS1 призначена для облицювання прямолінійних кромок плитних матеріалів кромками АБС, ПВХ і смуговим кромковим матеріалом товщиною до 3 мм.
• Конструкція верстата дозволяє здійснювати автоматичне нанесення клею і кромочного матеріалу, фрезерування звисів і підрізку торців.
• Склеювання→Кінцева обрізка→Чистова обрізка→Полірування
• Цілісна зварна рама верстата для забезпечення стійкості машини.
• Використовує дворейкову кінцеву ріжучу установку для забезпечення швидкого руху машини.
• Для забезпечення робочих характеристик у пристроях для торцевих і кутових заокруглень для забезпечення робочих характеристик використовуються якісні пневматичні компоненти.
• ПЛК і сенсорний екран марки Delta з Тайваню.

Види операцій:

Склеювання:

1. Бак для клею 1,6 літра. Розташований нижче відносно осі склеювання.

2. Точне регулювання кількості клею.

3. Покритий тефлоном резервуар для клею забезпечує найкращу якість склеювання, оскільки клей не прилипає до стінок резервуара.

4. Мінімальний час нагрівання.

5. Немає необхідності регулювати товщину матеріалу.

6. Нагріта базова планка перед аплікатором забезпечує найкращий ефект склеювання.

 Кінцева різка:

1. Лінійна напрямна рейка під кутом 45 °.

2. Пристрій для обрізки складається з 2 двигунів:

Потужність: 0,55 кВт;

Частота: 50 Гц;

Швидкість: 12000 об/хв.

3. Пили: 100 x 22 Z30; розташовані під кутом 5 °.

4. Автоматична система змащення напрямних з пристроєм контролю часу.

5. Встановлений дельта-перетворювач забезпечує точне управління.

6. Захист двигуна від перевантаження.

Точне обрізання:

Два промислових двигуна (12000 об/хв) 2 x 0,75 кВт.

Оснащений лічильниками обрізки з різною товщиною кромки.

Механізм тонкої обрізки використовується для видалення надлишкових крайових матеріалів, використовує автоматичне відстеження та високочастотний двигун для швидкого різання, щоб забезпечити плавну обрізку пластин.

Полірування:

Для полірування кромки використовується полірувальний пристрій з 2-шаровим тканинним кругом. Зробіть оброблену поверхню блискучою і видаліть бруд.

Забезпечте стабільну роботу, підключивши постійне джерело живлення. Оснащений 2 двигунами:

1. Потужність: 0,18 кВт;

2. Частота: 50 Гц;

3. Швидкість: 1400 об/хв.

4. Діаметр кола Ø 150 x Ø 22

Панель управління:

На екрані дисплея відображаються параметри налаштування та роботи: температура клею, індикація роботи вузлів машини.

У разі виникнення несправності на дисплеї з'являється опис несправності із зазначенням вузла та компонента
