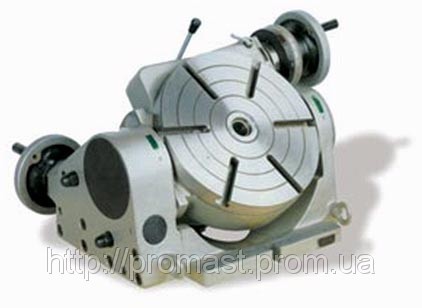

Поворотний стіл PROMA OSN-250

Діаметр стола. 250 мм Кут нахилу столу. 0 -90° Модуль черв'ячної передачі. 2 мм Діаметр і глибина центральної рамки. 30 х 6 Конус стола. MkIII

Основні технічні характеристики:

Діаметр стола. 250 мм
Конус столу. MkIII
Діаметр і глибина центральної рамки. 30 х 6
«Т» — подібний паз. 12 мм
Передавання зубчастих коліс. 1:90
Кут нахилу столу. 0 -90°
Модуль черв'ячної передачі. 2 мм
Ділення на столі. 360° (по 1°)
Поворот столу за одного повороту ручки 4°
Ділення ноніуса повороту столу 10 ⁇
Ділення ноніуса нахилу столу 2 ⁇



Поворотний стіл OSN — 250 призначений для обладнання розткових, фрезерних, свердлильних верстатів під час операцій фрезерування, різального різання та свердління.

Кришка столу розділена на 360° і може бути нахилена на кут 0-90°.

Стіл обладнаний гайковими ключами, а також запобіжним механізмом обертової ручки.

Спеціально розміщувальні головки дають змогу точно розділити окружність 360° закріпленої частини від 2 до 66, а всі поділки на два, три та п'ять — від 67 до 132.
