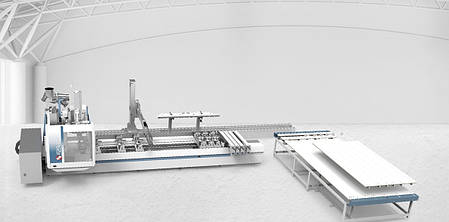

Оброблювальний центр по дереву MASTERWOOD WINNER 250

Опис
Інформація для замовлення

Купити обробний центр з ЧПУ MASTERWOOD 4 WIN для виробництва вікон і рам з автоматичним завантажувальним столом

MASTERWOOD 4 WIN - це деревообробний центр в якому зосереджені максимальні інновації і максимальна продуктивність для виробництва дерев'яних віконних рам

Обробний центр ЧПУ для виробництва MASTERWOOD 4 WIN - це 3-осьовий обробний цент ЧПУ і це відповідь на всі проблеми, з якими ви стикаєтесь при швидкій обробці стильних вікон з бездоганною якістю.

Основна відмінність від інших моделей обробних центрів Мастервуд:

  • Запатентований робочий стіл для надійного затиску заготовки.
  • Блок управління з високим крутним моментом, спеціально розроблений для обробки вікон.
  • Автоматичний завантажувальний стіл


Програмне забезпечення ЧПУ, спеціально розроблене для обробки і виробництва:

  • дизайн вікон
  • двері

Особливості:

Безшлангова тип робочого столу з автоматичним перемішенням кареток та затискачів.

Міцна мостова  конструкція центральнії консолі - ідеальне рішення для важких умов експлуатації.

Лінійні направляючі. Робочі столи пересуваються по лінійним направляючим з попередньо навантаженими шарикоподшипниками. Це конструкторське рішення забезпечує плавність ходу, точність і стабільність конструкції.

Можливість використання інструментів великого діаметру.

Деревообробний центр для вікон Мастервуд має три види магазинів для інструментів

1. Магазин барабанного типу для автоматичної швидкої зміни інструмента з приставкою для інструменту з цанговим затискачем HSK F63 12 шт

Магізін для інструментів великих діаметрів на верстаті збоку -10 шт і підлоговий магазин для інструментів 12 шт.

Фрезерний блок з горизонтальним пневматичним упором і подвійним виходом

Дана система дозволяє позбутися від усіх зовнішніх шлангів і має такі переваги:

немає ніякого ризику пошкодження шлангів під час обробки
можливість установки до 8-ми вакуумних подушок на кожен профіль
менше відстань між профілями, як наслідок, зменшення розмірів найменшої панелі, яка може бути оброблена
легка підготовка робочого столу за допомогою установки вакуумних подушок всюди, де необхідно, без з'єднання шлангами.

Супорти - верстат обладнаний 6-ю супортами з базовими упорами всередині алюмінієвих профілів для високої жорсткості. Опускання упорів управляється ЧПУ.

  • 6 передніх базових упорів з можливість позиціонування деталей зі звисом облицювальний матеріал
  • 6 задніх базових упорів
  • 2 упора на правій направляючої лінійці
  • 2 упора на внутрішній стороні лівої направляючої лінійці

Вакуумні присоски Schmalz в базовій комплектації: 115 * 140 Н-50 мм - 12 шт., 125 * 75 Н-50 мм - 6 шт.

Завдяки висувним упорам з центрирующей балкою оператор може позиціонувати деталі з високою точністю без втрати часу.

Набір фіксуючих або нахилятися головок доповнює конфігурації і робить цю модель ідеальної для прізводства, вікон.

Безпека. Завдяки прозорим бічних частинах кабіни, оператор може контролювати робочі зони не порушуючи техніку безпеки на робочому місці.

4 WIN від MASTERWOOD - це ЧПУ для тих, хто хоче отримати автоматизовану продуктивність виробничого процесу дерев'яних вікон з високою якістю на виході.

Запатентований робочий стіл для надійного затиску заготовки з двох боків одночасно

Блок управління з високим крутним моментом, спеціально розроблений для обробки вікон.

Цей обробний центр з ЧПУ має програмне забезпечення спеціально розроблене для обробки і виробництва:

  • дизайн вікон
  • двері

Широко застосовується великосерійному виробництві.

Технічні характеристики:

Макс обробляється деталь XYZ (автоматичний стіл) 4380-140-140 мм
Робоча зона XYZ ( «безшлангова» - опція) 2500-1100-140 мм
Електрошпіндель - максимальна потужність до 19 кВт - HSK 63 E кВт
Максимальна кількість інструментів в магазинах 50
Максимальний діаметр інструмента 250 мм
Автоматичний завантажувальний стіл        стандартно
Додатковий "безшланговий" робочий стіл по вибору


Важка монолітна основа  (вісь Y Z). Зварна сталева конструкція з ребрами жорсткості гарантують жорсткість і міцність конструкції. Дане рішення забезпечує стабільну роботу верстата без зайвих вібрацій і високу точність обробки.

Консоль (вісь Y), на якій змонтовані робочі вузли, переміщається подовжньо (вісь X) уздовж станини. За рахунок масивної конструкції, забезпечує високу жорсткість і надійність конструкції.

Ось X - переміщення здійснюється за допомогою передачі зубчаста рейка і шестерня.

Рейка і шестерня з шліфованими із загартованої сталі з зубами.

Шестерня інтегрована в планетарний редуктор високої точності.

Додаткова фетровий шестерня пов'язана зі сталевою шестернею, що забезпечує постійну, рівномірну змащування косозубої рейки, забезпечуючи малі витрати мастила, довговічність конструкції, і в слідстві високу точність і надійність.

ШВП Осі Y-Z - переміщення здійснюється за допомогою кулько-гвинтової пари, що гарантує повну відсутність люфту, і надалі високу точність переміщення.

Цифрове управління ускорениями спільно з високою жорсткістю структури дозволяє виробляти переміщення на високій швидкості без вібрацій.

Напрямні HIWIN - все переміщення здійснюються за лінійним направляють кочення за допомогою кареток з двостороннім ущільненням для запобігання попадання пилу всередину. Дана система гарантує необмежену довговічність без будь-якого обслуговування.

Система змазки - верстат обладнаний централізованою системою змащення, що забезпечує розподіл змащуючого матеріалу до всіх рухомих частин верстата.

Сервоприводи DELTA Electronics. Переміщення по осях відбувається за допомогою безщіткових серводвигунів, що дозволяють досягати великих швидкостей і прискорень, чого неможливо досягти з традиційною моторизацією з щітковими двигунами.

Сверлильная група з 19 шпинделями - для вертикальних і горизонтальних операцій свердління з незалежними шпинделями. Алюмінієва конструкція, виготовлена на високоточному обробному центрі з ЧПК.

Всі шпинделі обертаються одночасно, по або проти годинникової стрілки, з незалежним запуском кожного шпинделя за допомогою пневмоциліндрів для одиночного або множинного свердління.

7 незалежних вертикальних шпинделів уздовж осі X

6 незалежних вертикальних шпинделів уздовж осі Y

2 подвійних незалежних горизонтальних шпинделів уздовж осі X

1 подвійний незалежний горизонтальний шпиндель уздовж осі Y

міжцентровим між шпинделями: 32 мм

потужність мотора 1,7 кВт

швидкість обертання 4 000 об / хв

Пила для торцювання і пазованія
- швидкість обертання 4 000 об / хв
- максимальний діаметр пилки: 250 мм

* Пільний диск не входить в комплектацію.

Вертикальний фрезерний вузол (головний шпиндель) HSD 19 кВт.

Фрезерний вузол змонтований на каретці «Z», має пневматичний запуск.

Переміщення відбувається за лінійним направляють шириною 75 мм і лінійним підшипників з попередніми навантаженням, здатним витримувати однакові навантаження в 4-х напрямках.

Дане рішення разом з великою відстанню між напрямними осі «Z» і оптимальним положенням ходового гвинта (в центральній позиції) гарантує високу точність фрезерування.

Блокування конуса затиску інструменту за допомогою тарілчастих пружин, розблокування за допомогою пневмоциліндра.

Два сенсора забезпечують правильне захоплення інструменту.

Електрошпинделі обладнаний системою очищення конуса за допомогою обдування повітрям для безпечного захоплення.

конусні затиски HSK 63F
швидкість обертання до 24 000 об / хв
швидка ручна зміна інструменту за допомогою кнопки
автоматична зміна інструменту за допомогою магазину інструменту 16 позицій
повітряне охолодження
Инвертер для фрезерного вузла 19 кВт:

Програмована з ЧПУ швидкість обертання інструменту, функція автоматичного контролю поломки інструменту, захист від перевантаження і короткого замикання, діагностика несправностей з відображенням на екрані комп'ютера.

Горизонтальний фрезерний вузол (додатковий шпиндель з кутом нахилу до 6 градусів) в базовій комплектації.

Три магазину інструменту карусельного типу, збоку для великих діаметрів і на підлоги стійці: сервопривід, 50 позицій для патрона HSK 63 F, обдув інструменту.

Перевага даного рішення:

  • економія часу
  • краще утримання заготовок
  • легка підготовка робочого столу завдяки широкому набору вакуумних подушок і пневматичних затискачів. Позиціонування алюмінієвих профілів по лінійним направляють і каретками плавного переміщення. Лінійні підшипники з двостороннім ущільненням для запобігання попадання пилу всередину. Блокування алюмінієвих супортів завжди активована на двох напрямних за допомогою пружинного пристрою. Пневматична розблокування.

Професійний, оперативний і якісний сервіс

Дистанційне обслуговування з метою виявлення несправностей, діагностики, ремонту або оптимізації процесу.

Забезпечує і підтримує:

  • візуалізацію інтерфейсу оператора;
  • діагностичні сигнали;
  • резервне копіювання файлів і можливість їх перенесення;
  • апгрейд операторського інтерфейсу і логіки ЧПУ;
  • онлайн звірку і зміна статусу конфігурацій, параметрів і програм.
  • Можливість підключення віддаленого доступу до оброблювальних центрів через інтернет-з'єднання, дозволяє отримувати ефективну підтримку від безпосередніх фахівців заводу MASTERWOOD.

* Примітка: підключення до інтернету забезпечується силами замовника (мережевий кабель і модем в комплектацію не входять).

  • Ціна: від 5 300 260 ₴
