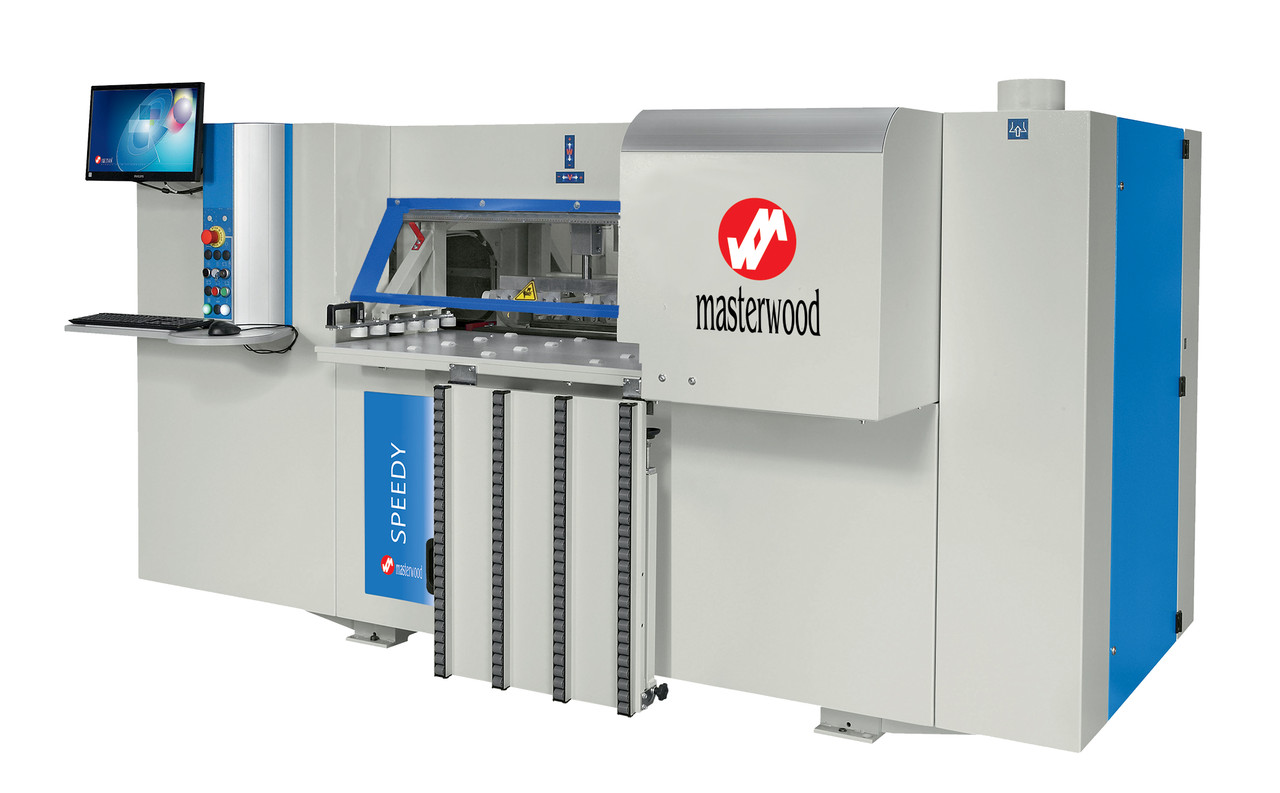

Свердлильно-присадний центр з ЧПУ MASTERWOOD SPEEDY II | Багатофункціональний обробний центр
- п'ятибічного свердління високої точності та наскрізних і глухих отворів,
- фрезерування паза, певної глибини, як і ширини в одному напрямку
- фрезерування деталей наскрізного та не наскрізного торцями та пласти (Виготовлення фасадів)
Можливість лише за один захід виконати оброблення деталей меблів будь-якої складності. Завдяки спеціальним опціональним можливостям виготовляє пази під замок і під накладні петлі для міжкімнатних дверей.
Цей свердлильно присадковий і фрезерувальний оброблювальний центр - чудове рішення для виробництва на меблях і деревооброблення, що виробляють широкий асортимент продукції з вимогами підвищеної точності (присадка, пазання та фрезерування).
Особливості оброблювального центру:
-
Присадка отворів із 5 сторін, фрезерування, пазування (зокрема виготовлення меблевих фасадів);
-
Зона оброблення Х-50 — від і необмежена, Y – 80-1000, Z – 10-60 мм;
-
Швидкість руху за осями X/Y/Z – 25/50/25 м/хв;
-
Свердлильно-присадкова група 16 шпинделей ( 2+2 / 1 + 1 горизонтальних 5 + 5 вертикальних);
-
Фрезерна група 4,5 кВт з автоматичним змінним інструментом (для моделі SPEEDY ⁇ );
-
Лінійний магазин інструменту 6 позицій;
-
Пазова пила діаметр 125 мм;
-
Можливість використання оснастки для торцевого фрезерування;
-
Станок з вбудованою програмою "Базис" і "К-3".
Лита станина. Електрозварені ребра жорсткості гарантують жорсткість і великий термін точності обробки.
Заготівка надійно фіксується базовим упором і пересувається в горизонтальному положенні з низьким коефіцієнтом тертя гумовими роликами.
Переміщення виконується за допомогою високоточних ходових гвинтів із попередньою навантаженням, що гарантує повну відсутність люфту для високої точності оброблення.
Цифровий контроль пришвидшенням спільно з високою жорсткістю станини дають змогу пересування на високій швидкості й без вібрацій.
Високі швидкості та точність завдяки серводвигунам DELTA.
Усі переміщення виготовляються лінійними напрямними за підшипниками кочення з попереднім навантаженням із двостороннім ущільненням для запобігання потраплянню всередину пилу та вологи. Ця система гарантує нескінченну довговічність без жодного обслуговування.
Верстат обладнаний централізованою системою змащення, Змащувальна все рухомі частини станка.
Фрезерний вузол HSD (з автоматичною зміною інструмента для SPEEDY ⁇ ) дає змогу проводити 3-осьове оброблення деталі.
ОПЦІОНАЛЬНО використання 4-ї осі для фрезерування торця деталі (одної сторони).
Лінійний магазин для інструменту.
Свердлильна група для вертикальних і горизонтальних операцій свердління з незалежними шпинделями.
Конструкція зі сплаву алюмінію, вироблена на високоточному оброблювальному центрі зі ЧПК.
Всі шпинделі обертаються одночасно, за або проти годинникової стрілки. Незалежний запуск кожного шпинделя за допомогою пневмоциліндр для одиничного або множинного присмоктування отворів.
• 5 незалежних вертикальних шпинделей уздовж осі Y• 5 незалежних вертикальних шпинделей уздовж осі X
• 2 незалежні горизонтальних шпинделей уздовж осі X
• 1 незалежний подвійний горизонтальний шпиндель уздовж осі Y
• міжцентрова відстань між шпинделями: 32 мм
• потужність двигуна 1,7 кВт
• швидкість обертання 4 000 об/хв
Пазова пила встановлена у свердлильну групу для пропилювання поздовжніх пазів.
- швидкість обертання 4 000 об/хв
- максимальний діаметр: 125 мм
* Пиляльний диск не входить до комплекту верстата
Дистанційне обстеження для виявлення несправностей, діагностики, ремонту або оптимізації робочого процесу.
Забезпечує:
- резервне копіювання файлів і можливість їхнього перенесення;
- апгрейд операторського інтерфейсу та логіки ЧПК;
— онлайн-блиску та зміна статусу конфігурацій, параметрів і програм.
- візуалізацію інтерфейсу оператора;
- діагностичні сигнали;
Під'єднання віддаленого доступу до обладнання MASTERWOOD через інтернет-з'єднання від безпосередніх фахівців заводу в Італії.
Основні | |
---|---|
Виробник | Masterwood |
Країна виробник | Італія |
Кількість шпинделів | 16 шт. |
Споживана потужність | 4.5 кВт |
Стан | Новий |
Користувальницькі характеристики | |
Оброблюваний матеріал | плитні матеріали |
Подача заготовки | Автоматична |
Хід шпинделя | 1000 |
- Ціна: від 2 040 000 ₴
