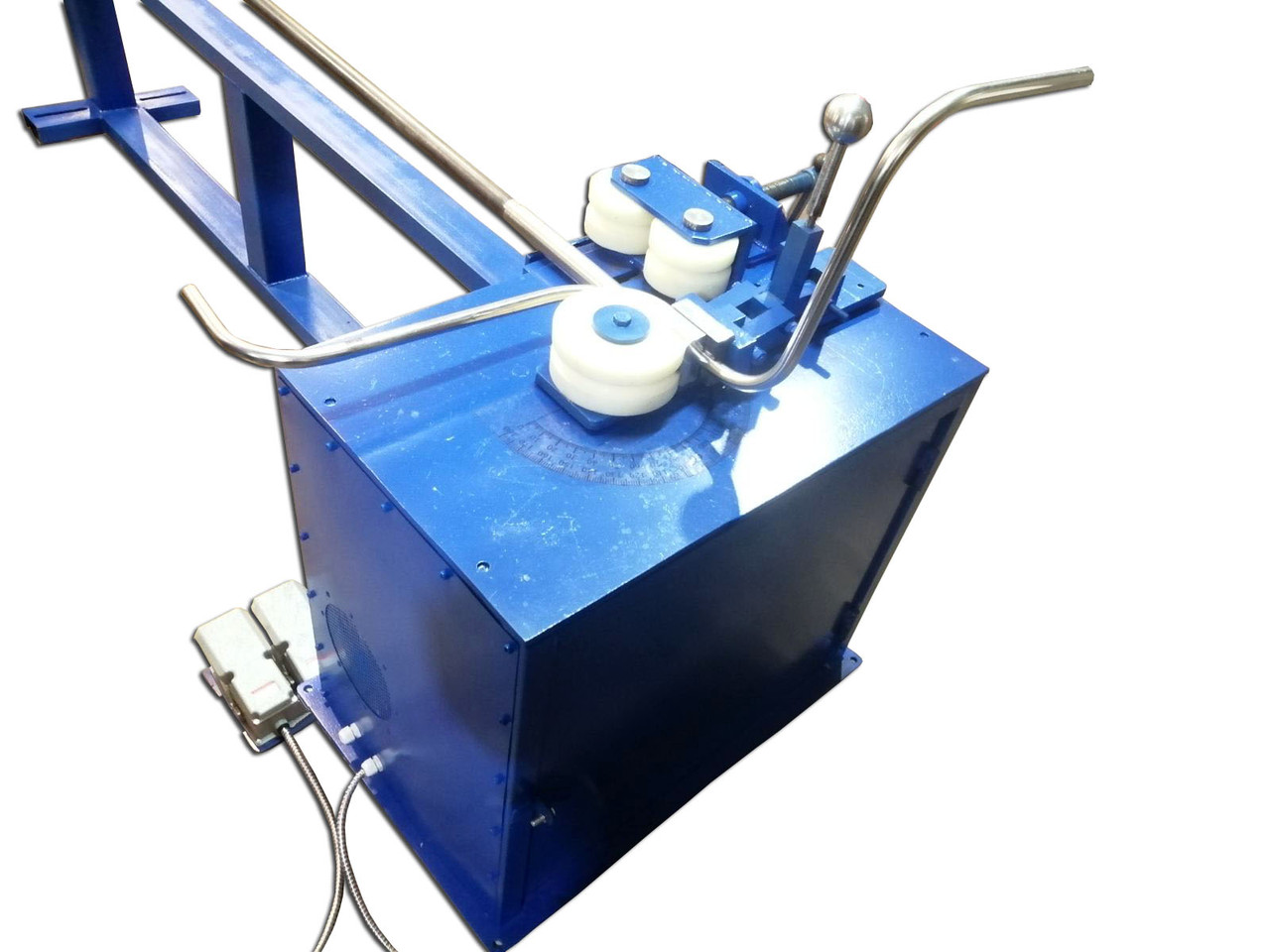

ВМД 48 Дорновий трубогиб | трубогибочний верстат електричний дорнового типу PsTech
Опис
Характеристики
Інформація для замовлення
Дорновий трубогиб призначений для згинання водо-газопровідних труб, діаметром від 3/8'' до 1 1/2'' і товщиною стінки від 1 мм до 3,5 мм.
Завдяки дорну, стінки виробу труби деформуються плавно і без гофри, що дає змогу працювати з тонкостінною трубою.
Товстостінні труби може згинати і бездорновий трубогибочний верстат, але тонкостінні труби (особливо з пластичних металів) без винятків повинні піддаватися згинанню на трубогибах дорнового типу. Якщо цього не враховувати, то у тонкостінних труб у процесі згинання з'являтимуться заломи і гофра в точці вигину, що робить ці труби непридатними для експлуатації.
Завдяки дорну, стінки виробу труби деформуються плавно і без гофри, що дає змогу працювати з тонкостінною трубою.
Товстостінні труби може згинати і бездорновий трубогибочний верстат, але тонкостінні труби (особливо з пластичних металів) без винятків повинні піддаватися згинанню на трубогибах дорнового типу. Якщо цього не враховувати, то у тонкостінних труб у процесі згинання з'являтимуться заломи і гофра в точці вигину, що робить ці труби непридатними для експлуатації.
Стандартна комплектація:
- три змінні комплекти роликів
- педальне управління
- дорновий механізм
- кінцевики для забезпечення повторюваності заготовки
Технічні характеристики:
| Діаметр згинальних труб в стандартній комплектації, дюйми (мм) |
до 48мм (з дорном) до 57мм (без дорна) |
| Двигун, кВт/В | 3/380 |
| Редуктор | NMRV150 |
| Частота обертання гибочного інструменту, об/хв | 3 |
| Максимальний кут згину, град. | 180º |
| Габаритні розміри ДхШхВ без урахування дорна , (мм) | 650х510х110 |
| Маса верстата разом з дорновим механізмом, (кг) | 300 |
Водогазопровідні труби
| d нар., дюйми | d нар., мм. | Ду, мм | Внутр. радіус згину, мм |
| 3/8'' | 17 | 10 | 42 |
| 1/2'' | 21,3 | 15 | 45 |
| 3/4'' | 26,8 | 20 | 52 |
| 1'' | 33,5 | 25 | 73 |
| 1 1/4'' | 42,3 | 32 | 92,5 |
Мастило дорна
ВАЖЛИВО змащувати дорн на трубогибі дорнового типу, що впливає на рівномірний вигин труби. Мастило знижує силу тертя при згинанні труби, що знаходиться під тиском. Масло на поверхню дорна необхідно наносити рівномірним шаром.
Виробництво дорнових трубогибочних верстатів від PsTech гарантує високу якість, а також оперативну заміну запчастин при гарантійному та післягарантійному обслуговуванні.
У нашому інтернет магазині широкий асортимент трубогибів і профілегибів, де ви можете вибрати і купити трудогиб онлайн, зв'язавшись з нашим менеджером.
💬 див. також >>>
ℹ️ Налаштування дорна для роботи з тонкостінної трубою
☛Купити трубогиб електричний дорнового типу для круглої і профільної труби від PsTech.
| Додаткові параметри | |
|---|---|
| Тип приводу верстата | електричний |
- Ціна: 173 000 ₴
