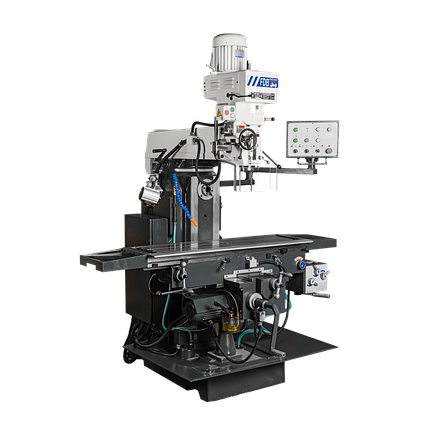

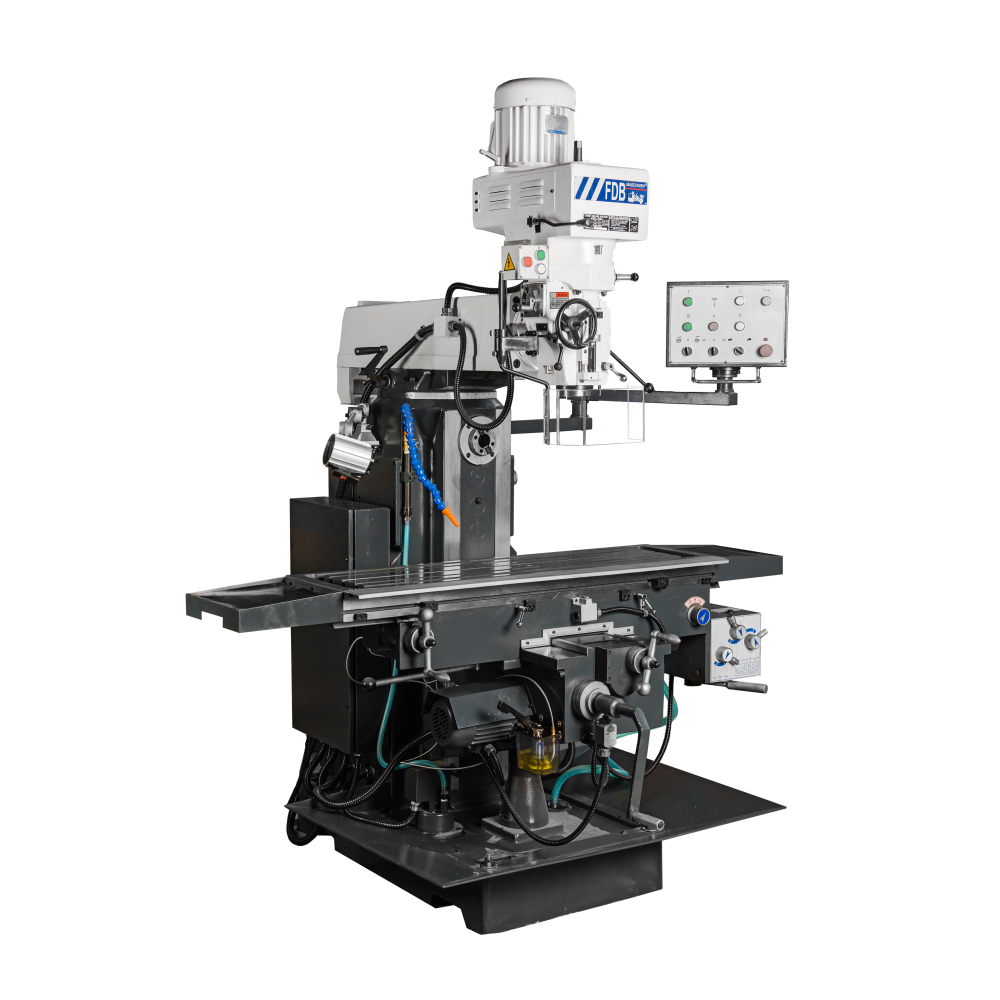

Фрезерний верстат по металу FDB Maschinen TMM 700
Опис
Характеристики
Інформація для замовлення
Універсальний фрезерний верстат FDB Maschinen ТММ 700 призначений для обробки плоских і корпусних деталей із чорних, кольорових металів та їхніх сплавів торцевими, кінцевими, дисковими і фасонними фрезами. Ця модель дає змогу виконувати свердління і попереднє розточування отворів, нарізування різьби мітчиком.
Особливості фрезерного верстата FDB Maschinen TMM 700:
- Широка сфера застосування
- Мультиповоротна фрезерна головка
- Важка масивна лита конструкція
- Високоякісна механіка
- Масивний прецизійний стіл з автоматичною подачею по осях X, Y і Z
- Цілісна прямокутна напрямна осі Z
- Усі напрямні загартовані
- Висока точність обробки досягається за допомогою застосування конічних і роликових підшипників (биття пінолі не перевищує 0,001 мм)
- Автоматичне подавання пінолі шпинделя
- Система захисту двигуна, реверсивний перемикач обертання, кнопка аварійного зупинення
- Центральна система змащення напрямних
- Подача МОР у зону різання
- Зручна, ергономічна панель керування
Технічні характеристики:
| Модель | TMM700 |
| Максимальний діаметр свердління (сталь), мм | 30 |
| Максимальний діаметр торцевого (дискового) фрезерування, мм | 80 |
| Максимальний діаметр вертикального фрезерування, мм | 25 |
| Діапазон швидкостей обертання вертикального шпинделя, об/хв | 70-2950 |
| Кількість швидкостей обертання вертикального шпинделя | 10 |
| Діапазон швидкостей обертання горизонтального шпинделя, об/хв | 60-1350 |
| Кількість швидкостей обертання горизонтального шпинделя | 12 |
| Напруга електродвигунів вертикального і горизонтального шпинделя, В | 380 |
| Потужність електродвигуна приводу вертикального шпинделя, кВт | 3,7 |
| Потужність електродвигуна приводу горизонтального шпинделя, кВт | 2,2 |
| Хід пінолі вертикального шпинделя, мм | 127 |
| Відстань (кінець вертикального шпинделя-поверхня стола, мм | 150-500 |
| Відстань «вісь вертикального шпинделя-поверхню колони», мм | 150-550 |
| Конус пінолі вертикального шпинделя | ISO40 |
| Різьба затискний штанги | М16 |
| Кут нахилу фрезерної голови «вправо-вліво», градус | ±45 |
| Кут повороту фрезерної голови навколо осі стійки, градус | ±180 |
| Відстань «вісь горизонтальний шпиндель-поверхня стола, мм | 0-350 |
| Конус горизонтального шпинделя | ISO40 |
| Розмір столу (Д*Ш), мм | 1250х320 |
| Поворот столу навколо осі (мах.), град. | - |
| Поздовжній хід столу (X), мм | 800 |
| Поперечний хід столу (Y), мм | 300 |
| Вертикальний хід столу (Z), мм | 350 |
| Т-подібні пази, кількість / розмір (мм) / відстань (мм) | 5х14х70 |
| Діапазон швидкості поздовжнього переміщення фрезерного столу, мм/хв | 15-370 |
| Кількість швидкостей поздовжнього переміщення фрезерного столу | 8 |
| Діапазон швидкості поперечного переміщення фрезерного столу, мм/хв | 15-370 |
| Кількість швидкостей поперечного переміщення фрезерного столу | 8 |
| Діапазон швидкості вертикального переміщення фрезерного столу, мм/хв | 575 |
| Потужність електродвигуна поздовжнього та поперечного переміщення фрезерного столу, кВт | 0,75 |
| Потужність електродвигуна вертикального переміщення фрезерного столу, кВт | 1,1 |
| Максимальне навантаження на стіл, кг | уточн. |
| УЦИ (Пристрій Цифрової Індикації) | Опціонально |
| МОР (Система подачі охолоджуючої рідини) | + |
| Підсвічування робочої зони | + |
| Вага верстата нетто, кг | 1750 |
| Габаритні розміри верстата (Д*Ш*В), мм | 1720х1520х2270 |
| Основні | |
|---|---|
| Виробник | FDB Maschinen |
| Країна виробник | Німеччина |
| Стан | Новий |
| ЧПУ | Ні |
| Користувальницькі характеристики | |
| Тип верстата | Фрезерний верстат по металу |
