Як усунути люфт пінолі на свердлильному верстаті по металу?

Як усунути люфт пінолі на свердлильному верстаті по металу?
Як правило, бюджетний свердлильний верстат колонного типу має люфт пінолі, особливо на повній довжині, в результаті >>> 😩 При свердлінні великих діаметрів свердло починає бити, отвір виходить трикутним.

👍 Але все ж, якщо є гроші тільки на те, щоб купити недорогий свердлильний верстат по металу, то в ньому необхідно буде зробити одну доопрацювання 👍



Усунення люфту пінолі: Спосіб №1

  1. Для початку потрібно розібрати свердлильну голову верстата, зняти двигун, пиноль.

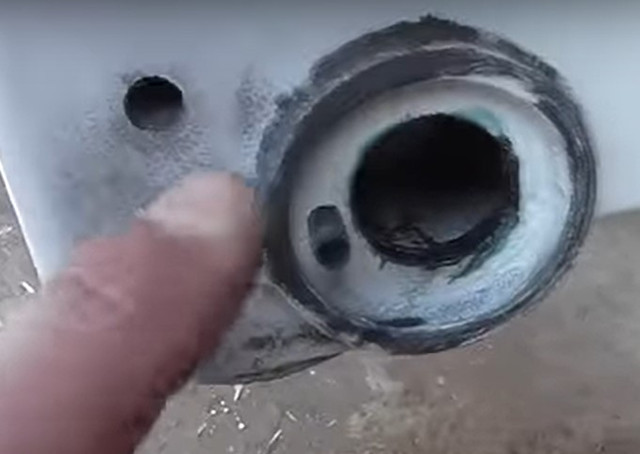

  2. Просвердлити отвори з боків свердлильної голови, нарізати в ній різьбу.

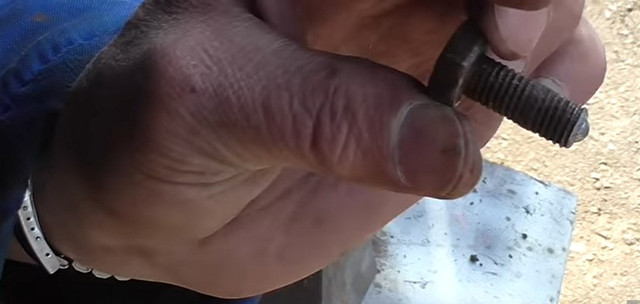

  3. Потім підібрати болти такої довжини, щоб можна було поставити контргайку.

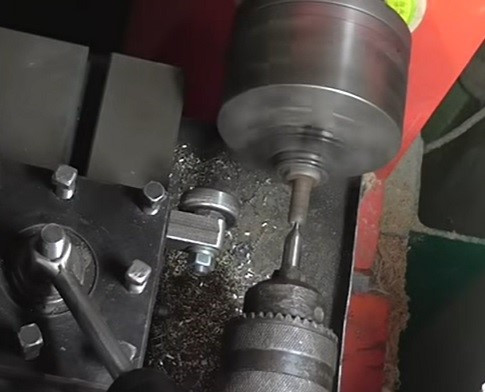

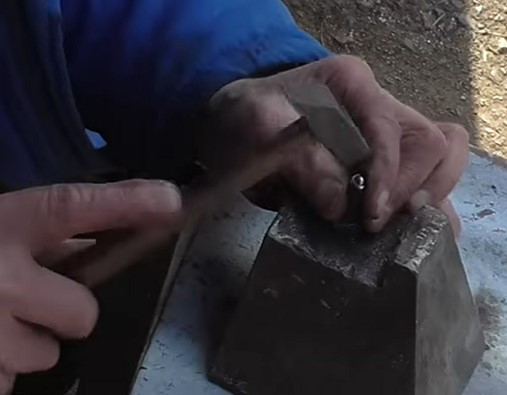

  4. Проточить болти на токарному верстаті, щоб вставити кулька, і завальцевать.



Збираємо верстат

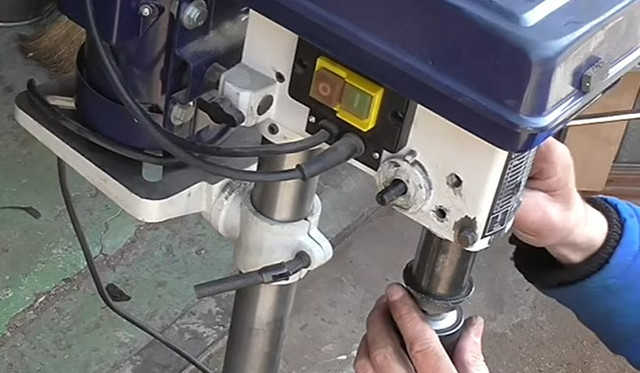

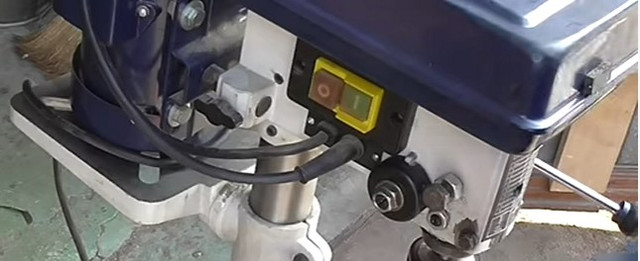

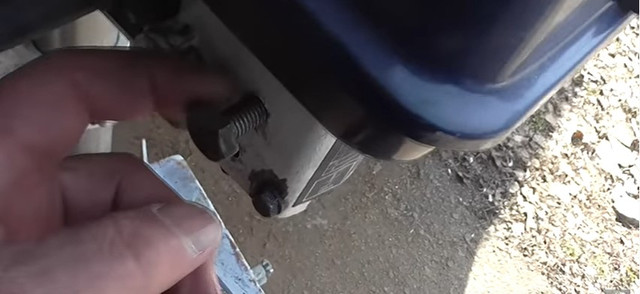

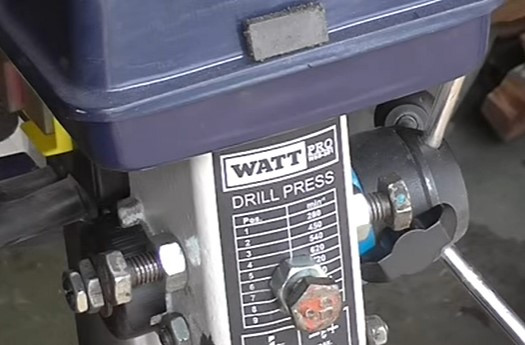

  1. Ввинчиваем в свердлильну голову гвинт з контргайкою і кулькою і регулюємо необхідне поджатие верхній частині пінолі.

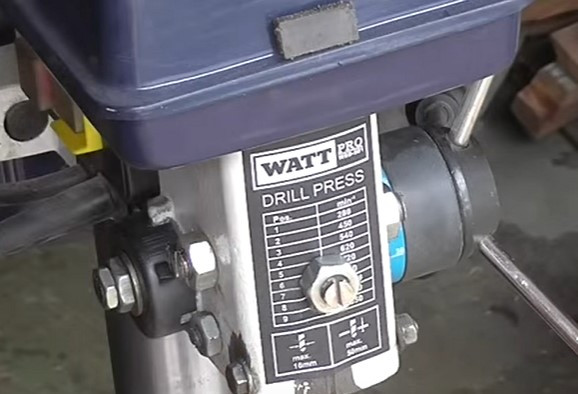

  2. Зрізаємо болгаркою головку болта і робимо шліц під викрутку, потім вирівнюємо всі на наждаку (заточувальному верстаті) – це покращує зовнішній вигляд регулювального гвинта, а також забезпечує вільний хід сусіднім ручок на верстаті.



Важливо! Кульки на регулювальних гвинтах не можна щільно упирати в пиноль, т. к. з'явиться вироблення на пінолі.

Усунення люфту пінолі: Спосіб №2

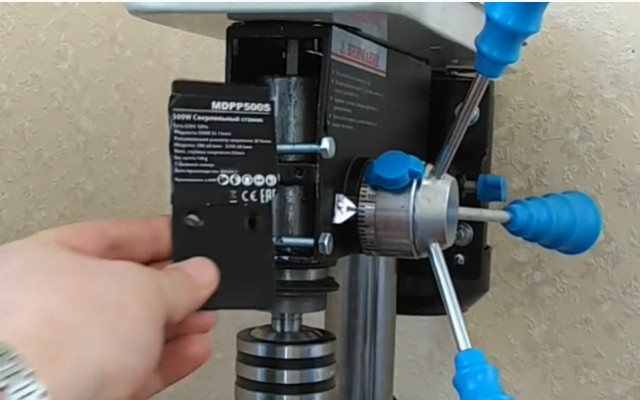

  1. Знімаємо передню кришку свердлильної голови.
  2. Послаблюємо регулювальний гвинт, знімаємо пружину, витягуємо пиноль.

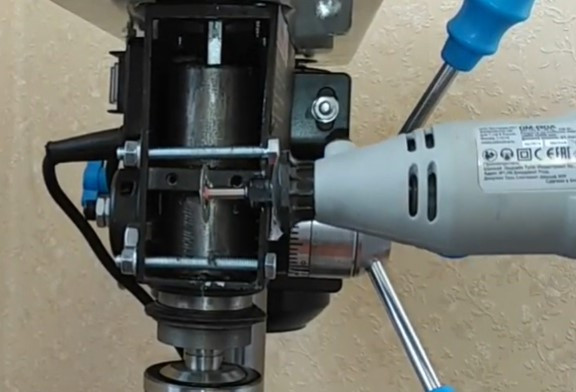

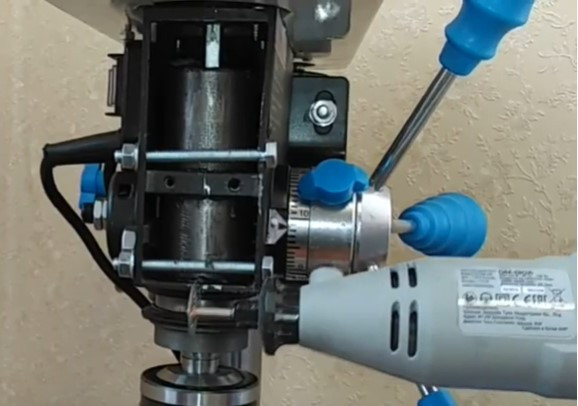

  3. Робимо 2 пропилу шириною до 1мм граверної машинкою алмазним диском.

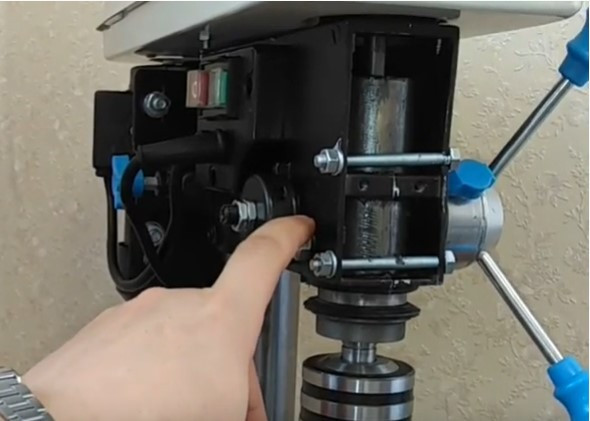

  4. Свердлимо в голівці свердлильної голови 2 отвори праворуч і 2 отвори зліва, діаметром 6мм. Вставляємо болти з гайками.
  5. Збираємо все в зворотній послідовності. Стягаємо встановлені болти, але таким чином, щоб повернення пінолі легко здійснювався.
  6. Перевіряємо люфт в нижньому положенні пінолі, він повинен повністю піти.
